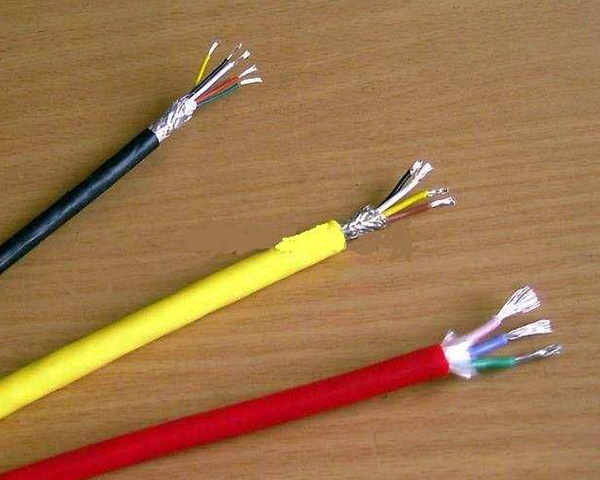

数字巡回检测装置屏蔽控制电缆
(1 )用途：本产品具有防干扰性能高、电气性能稳定、能可靠地传送微弱的模拟信号和数字信号等特点，广泛应用于电 站、矿山和石油化工等部门的检测和控制用计算机系统或自动化控制装置以及一般工业计算机装置上。
(2)型号、名称:
型号 | 名 称 |
KJCP | 数字巡回检测装置屏蔽控制电缆 |
KJCPR | 数字巡回检测装置屏蔽控制软电缆 |
(3)使用条件：
①电缆使用电压250V;
②电缆长期最 高工作温度不超过70P
③电缆敷设安装时的环境温度应不低于-10°C
④电缆使用环境温度：0~402
⑤电缆的最小弯曲半径为成品电缆外径的10倍。 (4 )规格、电缆外径及重量(见表1~表2 )
表1 KJCP数字巡回检测装置屏蔽控制电缆
芯数X标称 | 电缆近似外径 | 电缆近似重量 | 芯数X标称 | 电缆近似外径 | 电缆近似重量 |
截面积mm2 | mm | kg/km | 截面积mm? | mm | kg/km |
2x0.5 | 7.75 | 66 | 20x0.5 | 19.15 | 326 |
4x0.5 | 8.57 | 84 | 22x0.5 | 19.65 | 345 |
6 x 0.5 | 11.51 | 128 | 24 x 0.5 | 19.65 | 350 |
8 x 0.5 | 12.44 | 151 | 26x0.5 | 20.64 | 384 |
10x0.5 | 13.47 | 172 | 28x0.5 | 20.64 | 389 |
12x0.5 | 14.55 | 199 | 30x0.5 | 21.70 | 423 |
14x0.5 | 14.55 | 204 | 32 x 0.5 | 21.70 | 428 |
16x0.5 | 15.27 | 225 | 2 x 0.75 | 8.09 | 74 |
18x0.5 | 19.15 | 331 | 4x0.75 | 8.99 | 98 |
6 x 0.75 | 12.17 | 150 | 22x1.0 | 22.15 | 490 |
8 x 0.75 | 13.19 | 178 | 24x1.0 | 22.15 | 502 |
10x0.75 | 14.31 | 204 | 26x1.0 | 23.24 | 550 |
12x0.75 | 15.48 | 239 | 28x1.0 | 23.24 | 563 |
14x0.75 | 15.48 | 247 | 30x1.0 | 24.44 | 612 |
16x0.75 | 16.55 | 275 | 32x1.0 | 24.44 | 625 |
18x0.75 | 20.39 | 382 | 2x1.5 | 8.89 | 96 |
20 x 0.75 | 20.39 | 390 | 4x1.5 | 9.95 | 134 |
22 x 0.75 | 20.99 | 417 | 6x1.5 | 13.70 | 211 |
24x0.75 | 20.99 | 425 | 8x1.5 | 14.90 | 255 |
26 x 0.75 | 22.01 | 466 | 10x1.5 | 16.22 | 297 |
28 x 0.75 | 22.01 | 474 | 12x1.5 | 17.61 | 351 |
30 x 0.75 | 23.13 | 516 | 14x1.5 | 17.61 | 370 |
32 x 0.75 | 23.13 | 524 | 16x1.5 | 19.05 | 460 . |
2x1.0 | 8.41 | 75.1 | 18x1.5 | 22.23 | 555 |
4x1.0 | 9.37 | 112 | 20x1.5 | 23.23 | 575 |
6x1.0 | 12.78 | 173 | 22x1.5 | 23.94 | 619 |
8x1.0 | 13.86 | 206 | 24x1.5 | 23.94 | 639 |
10x1.0 | 15.06 | 239 | 26x1.5 | 25.14 | 701 |
12x1.0 | 16.32 | 279 | 28x1.5 | 25.14 | 721 |
14x1.0 | 16.32 | 292 | 30x1.5 | 26.46 | 784 |
16x1.0 | 17.58 | 327 | 32x1.5 | 26.46 | 804 |
18x1.0 | 21.41 | 444 | |||
20 x 1.0 | 24.51 | 457 |
