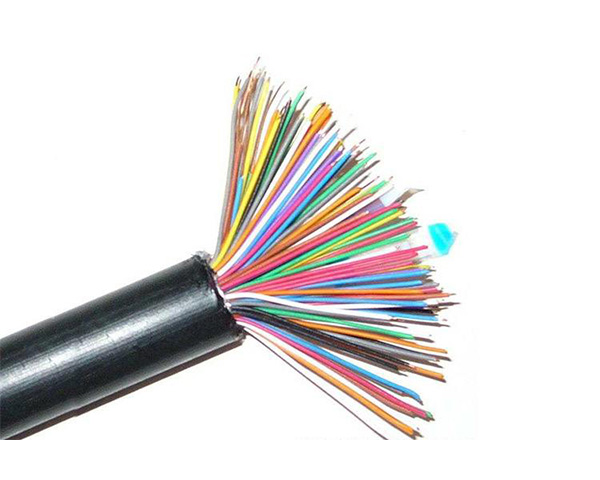

(1)塑料护套铁路信号电缆
①用途：本产品适用于额定电压额交流500V或直流1000V及以下，作传输铁路信号、音频信号或某些自动装置固定敷设 用连接线。
②型号名称：
型号 | 名 称 |
PTYV | 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 |
PTYY | 聚乙烯绝缘聚乙烯护套铁路信号电缆 |
PTY22 | 聚乙烯绝缘钢带铠装铁路信号电缆 |
PTY23 | 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆 |
③使用条件：
a电缆的使用环境温度为-4(rc~6(rc
b电缆导体的长期允许工作温度应不超过70°C
c电缆敷设环境温度为：聚氯乙烯外护套电缆应不低于0°C,聚乙烯外护套电缆应不低于-10°C
d电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍，铠装电缆应不小于电缆外径的15倍
④ 规格范围
芯 数 | 缆芯结构 | 近似外径 m m | 芯 数 | 缆芯结构 | 近似外径 m m | ||||||
星形 四线组 | 对线组 | 缘芯 绝线 | 星形 四线组 | 对线组 | 绝缘 线芯 | ||||||
非铠装 | 铠装 | 非铠装 | 铠装 | ||||||||
4 | 1 | 8.3 | 11.7 | 19 | 4 | 3 | 16.2 | 21.0 | |||
6 | 3 | 11.4 | 14.8 | 21 | 4 | 5 | 16.2 | 21.0 | |||
8 | 4 | 12.4 | 15.8 | 24 | 5 | 1 | 2 | 17.7 | 22.5 | ||
9 | 4 | 1 | 14.2 | 15.8 | 28 | 7 | 20.3 | 24.1 | |||
12 | 3 | 14.8 | 19.6 | 30 | 7 | 2 | 20.3 | 24.1 | |||
14 | 3 | 2 | 14.8 | 19.6 | 33 | 7 | 5 | 20.3 | 24.1 | ||
16 | 4 | 16.2 | 21.0 | 37 | 7 | 3 | 3 | 23.0 | 26.8 | ||
42 | 7 | 4 | 6 | 24.0 | 27.8 | 52 | 12 | 4 | 26.4 | 31.4 | |
44 | 7 | 4 | 8 | 24.0 | 27.8 | 56 | 14 | 27.8 | 32.8 | ||
48 | 12 | 26.4 | 31.4 | 61 | 14 | 5 | 27.8 | 32.8 | |||
(2)铁路信号用综合护套信号电缆
①用途：本产品适用于额定电压额定交流500V或直流1000V及以下，在铁路站线作固定敷设的信号电缆
②型号名称：
型号 | 名称 |
PTYA22 | 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆 |
PTYA23 | 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆 |
③使用条件：
a电缆具有屏蔽作用，可用于需要设置屏蔽电缆的电气化区段 b电缆的弯曲半径应不小于电缆外径的15倍
④规格范围：
芯 数 | 缆芯结构 | 缆似径m 电近外m | 芯 数 | 缆芯结构 | 缆似径m 电近外m | ||||
星形 四线组 | 对线组 | 绝缘 线芯 | 星形 四线组 | 对线组 | 绝缘 线芯 | ||||
4 | 1 | 16.4 | 12 | 3 | 23.6 | ||||
6 | 3 | 20.1 | 14 | 3 | 2 | 23.6 | |||
8 | 4 | 22.2 | 16 | 4 | 25.7 | ||||
9 | 4 | 1 | 22.2 | 19 | 4 | 3 | 25.7 | ||
21 | 4 | 5 | 25.7 | 42 | 7 | 4 | 6 | 33.0 | |
24 | 5 | 1 | 2 | 27.3 | 44 | 7 | 4 | 8 | 33.0 |
28 | 7 | 28.8 | 48 | 12 | 35.5 | ||||
30 | 7 | 2 | 28.8 | 52 | 12 | 4 | 35.5 | ||
33 | 7 | 5 | 28.8 | 56 | 14 | 36.7 | |||
37 | 7 | 3 | 3 | 31.5 | 61 | 14 | 5 | 36.7 | |
（3）地铁用屏蔽信号电缆：
①用途：本产品适用于地铁轨道和机车传输控制和通信信号，具有防干扰性能好、固有衰减低、耐铁道恶劣环境、阻燃 等优良性能，也适用于传输検测，控制和通信信号的其他场合。
②型号名称：
型号 | 名 称 | 适用场合 |
PDYVP | 铜芯聚乙烯绝缘铜丝编织屏蔽 聚氯乙烯护套地铁信号电缆 | 适用于机车固定敷设并需要弯 曲的场合，不承受机械外力 |
PDYJVP | 铜芯聚乙烯绝缘铜丝编织屏蔽 聚氯乙烯护套地铁信号电缆 | 适用于机车固定敷设并需要弯曲的场合， 最高长期工作録为90P,不承受机郴卜力 |
PDYJP3/32 | 铜芯交联聚乙烯绝缘铝/塑复合带绕包 屏蔽细圆钢丝铠装聚氯乙烯护套地铁信号电缆 | 适用鰻设，最高长期 工作温度为90P,能承受较大的机械拉力 |
③规格及电缆外径
型号 | 芯数 | 标称截面积mm2 | 电缆近似外径mm | 额定电压V |
PDYVP PDYJVP | 2 | 1.13 | 7.1 | 300/500 |
PDYJP3/32 | 4 | 2.5 | 19.2 |
轨道信号电缆：
(2)轨道信号电缆：
①用途：本产品适用于额定电压250/440V及以下，作音频信号传输线，尤其适于作地铁进行系统和指挥系统间的传输 装备配套线。
②电缆型号、名称：
型号：DCYZVZ
名称：聚乙烯绝缘聚氯乙烯护套轨道信号电缆
③规格及电缆外径
结构 元件 名称 | 跳X mm2 | 导电线芯 根数/直径 mm | 标称绝缘 厚度 mm | 标称护套 厚度 mm | 电缆 外径 m m w | 直流电阻 20t) Q /Km W | 绝缘电阻 2Q°C MQ ・KmN | 参考电容 10KHz UF/Km | 参考电感 10KHz mH/Km | 电缆近似 重量 kg/km |
绝缘 芯线 | 2x2.5 | 7/0.67 | 0.7 | 1.5 | 15 | 15.435 | 5000 | 0.1 | 0.65 | 371.7 |
地线 | 1x1.0 | 7/0.43 |
